什么是法兰蝶阀?法兰蝶阀原理、应用、优缺点、维护介绍

发布时间:2022-11-29 09:19:37

法兰蝶阀一种蝶阀,在入口和出口面上都设计有法兰。法兰是一个平面,法兰使阀门和管道之间的连接非常容易并且没有泄漏。

阀门连接的管端也设计有与法兰阀门相同尺寸的法兰和孔。阀门使用螺栓和螺母固定在管道系统上。法兰蝶阀制造商设计这些阀门是为了实现完美的性能。法兰蝶阀广泛用于重型应用,因为法兰蝶阀可以承受恶劣的环境。法兰蝶阀常用于关闭和节流应用。法兰蝶阀的工作基于阀门关闭元件的四分之一转,根据需要打开和关闭流体流动。这种类型的阀门可以手动操作或通过执行器操作。

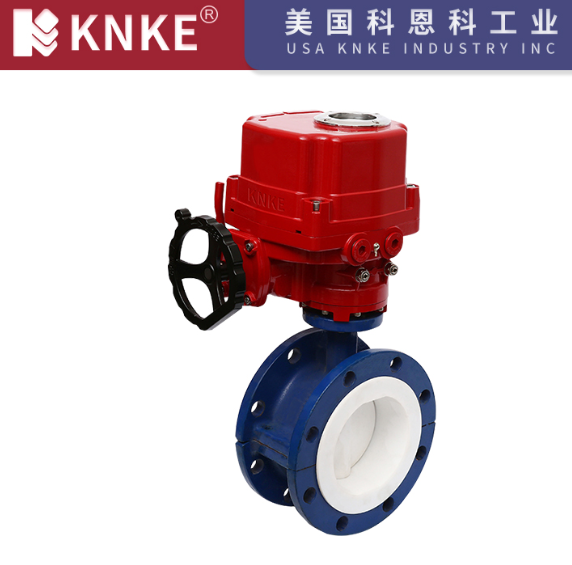

法兰蝶阀

法兰蝶阀工作原理

法兰蝶阀是直角回转阀。这意味着阀盘旋转四分之一圈就可以启动或停止流体流动。打开法兰型蝶阀,需要将手柄或手轮逆时针方向旋转四分之一圈。手轮上的这种旋转运动被传递到阀盘。阀盘与管道保持共同运动,这迫使圆盘为流体流动创造一个畅通无阻的路径。要关闭法兰蝶阀,需要将手轮沿与打开时相反(顺时针)的方向旋转四分之一圈。这迫使圆盘沿相反方向转动,使其与管道垂直。因此,它会阻止任何试图穿过阀门的流体。使用法兰蝶阀进行节流时,将手轮略微转动小于 90 度的角度度。这允许一定量的流体流过阀门。美国科恩科法兰蝶阀技术专家建议,仅在压力较低时才将此阀门用于节流应用,以免干扰流体到达目标位置。

法兰蝶阀的应用

  1. 法兰蝶阀用于蒸汽发电厂。

  2. 法兰蝶阀用于采矿。

  3. 法兰蝶阀用于食品和饮料加工厂,因为它们易于清洁。

  4. 法兰蝶阀还用于制造药品,因为它们可以清洗以提高卫生水平。

  5. 法兰蝶阀用于市政供水和废水处理。

  6. 法兰蝶阀用于防火。

  7. 法兰蝶阀用于制造纸张和纸浆。

  8. 法兰蝶阀用于石油产品的精炼。

  9. 法兰式蝶阀用于制造不同的化学品。

  10. 法兰蝶阀用于供热通风与空气调节系统。

法兰蝶阀的优点

  1. 法兰蝶阀可以手动或自动操作。

  2. 与闸阀、止回阀和截止阀相比,法兰蝶阀体积小、重量轻。

  3. 法兰蝶阀设计紧凑、简单。

  4. 根据阀座材料的不同,法兰蝶阀可用于高压和高温应用。

  5. 法兰蝶阀没有流体泄漏。

  6. 与其他大型阀门不同,法兰蝶阀可以安装在空间有限的地方。

  7. 法兰蝶阀用于关闭和节流流体流动应用。

  8. 法兰蝶阀通过四分之一转来操作,这使得法兰蝶阀的操作非常快。

  9. 法兰蝶阀易于安装、清洁和维修。

法兰蝶阀的缺点

  1. 与球阀等其他阀门相比,法兰蝶阀的密封性能较差。

  2. 当阀门打开时,阀盘保留在流体路径中,这会增加压降的可能性,从而降低效率。

法兰蝶阀故障排除

阀门操作困难

  1. 阀门内的材料堵塞。打开阀门并清除此类材料。

  2. 腐蚀的内部零件。打开阀门并清除所有腐蚀。

内部液体泄漏

  1. 阀座损坏。更换阀座。

  2. O形圈磨损。更换O形圈。

  3. 阀门中有污垢。打开阀门,清理污垢。

外部液体泄漏

  1. 高流体压力。确保阀门在美国科恩科工业法兰蝶阀专家,推荐的压力水平下工作。

  2. 螺栓松动。将螺栓拧紧至美国科恩科工业法兰蝶阀专家要求的扭矩。

  3. 垫圈磨损。更换垫圈。

  4. 包装破旧。更换包装。
